产品名称:
TNB青铜三通球阀 KITZ青铜球阀
产品型号:
TB
产品展商:
北京易觅尔科技有限公司
关注指数:559
产品文档:
无相关文档
简单介绍
TNB青铜三通球阀 KITZ青铜球阀 1) 阀芯(球体)为球形，从结构上看，密封时球体阀座嵌在阀体侧阀座上。2) 开闭操作是杠杆手柄式时，通过将手柄旋转 90 度，可使流体停止流动。另外，尺寸变大时，由于其开关扭矩大，因此采用蜗轮箱操作机构。3) 由于软密封阀座其优异的机械和物理性能，使得其密封性尤佳。
TNB青铜三通球阀 KITZ青铜球阀
的详细介绍
TNB青铜三通球阀 KITZ青铜球阀
产品名称：TNB KITZ青铜三通球阀
产品型号：TNB
使用温度：185℃
使用压力：JIS10K
适用介质：水·油·气W.O.G
销售单位：日本北泽KITZ阀门
名称：北泽KITZ 三通球阀
压力等级：日本KITZ 日标JIS10K
TNB青铜三通球阀材质：
阀体：青铜
阀盖：青铜
阀杆：K-合金
使用压力：
常温水·油·气1.37MPa
150℃以下水·油·气0.69MPa

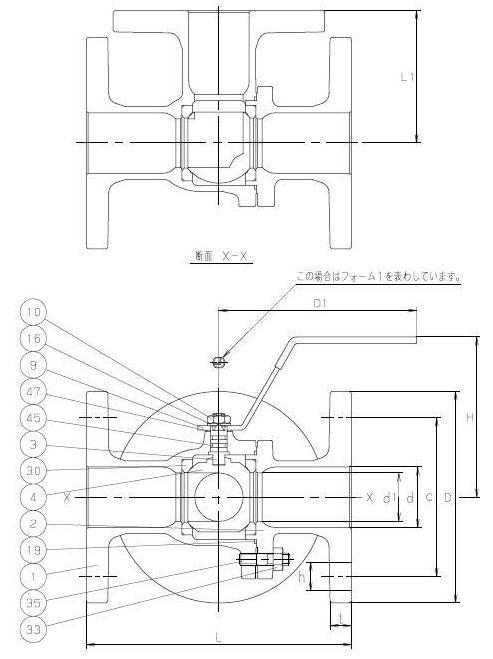

KITZ三通球心阀-TNB图片：
.jpg)
日本北泽KITZ阀门-TNB青铜三通球阀规格
| TNB青铜三通球阀规格 |
孔径 |
L |
L1 |
H |
D1 |
单位(mm) |
| 1 |
25 |
20 |
155 |
77.5 |
97 |
130 |
|
| 11/4 |
32 |
25 |
170 |
85 |
101 |
130 |
|
| 11/2 |
40 |
32 |
175 |
87.5 |
106 |
130 |
|
| 2 |
50 |
40 |
195 |
97.5 |
112 |
150 |
|
| 21/2 |
65 |
50 |
215 |
107.5 |
130 |
200 |
|
| 3 |
80 |
65 |
235 |
117.5 |
135 |
300 |
|
